센츄리 실리콘 카바이드 크루서블의 특징과 장점

MANUFACTURED FROM CAREFULLY SELECTED GRAPHITE FLAKES AND SILICON CARBIDE, BONDED WITH ECO-FRIENDLY RESIN, OFFER THE FOLLOWING ADVANTAGES

연료 절약 형 도가니 입니다.
용해를 시키기 위하여 소요되는 연료의 량은 도가니가 산화되고 용해 속도가 감소됨으로 인하여 지속적으로 증가합니다. 이 점에 있어서 센츄리 도가니의 지속적이고 높은 용해 속도는 다른 제품과 비교할 때 상당한 연료절감 효과를 가져다 줍니다.

열 전도성능이 탁월합니다.
센츄리 도가니는 카본계통의 물질로 고착되었으며 이 물질은 카본 본드만 남기고 소멸됩니다.
이 물질의 높은 열 전도성은 제품의 열 전도성을 높여주고, 결과적으로 용해 속도가 빨라집니다

열 충격에 대한 인성이 매우 높습니다.
센츄리 도가니는 고성능 내화물입니다. 아울러서 낮은 다공성 조직, 낮은 열 팽창 계수 그리고 높은 열 전도성능 등, 이 모든 특성들로 이루어진 고성능 내화물이므로 열 충격 저항성이 탁월 한 것입니다.

산화 및 부식에 대한 저항성이 매우 높습니다.
센츄리 도가니는 극히 복잡한 다중 잿물처리 시스템으로 표면이 보호처리됩니다. 이 과정에 사용되는 특수 화학물질은 도가니 표면의 모든 구멍을 메우고 산화되지 않게 하며 도가니의 몸통이 부식되지 않게 함으로서 도가니의 수명을 길게 하는 효과를 가져다 줍니다.

융재나 용재에 의한 화학적 충격에 대한 저항성이 매우 높습니다.
그라파이트는 원래부터 화학적으로 불활성이고 화학물질에 대한 내-부식성을 지니고 있지만 , 접합제 본드는 융제나 용제의 화학적 효과에 민감합니다. 그러나 당사가 자랑하는 센츄리 도가니는 화학적으로 불활성인 그라파이트와 탄화규소 및 카본으로 만들어졌으며 경합금 융용에 사용되는 알카리성 융제와 동합금에 사용되는 산화감소 융제 및 이 것들에 의하여 형성되는 부식성 용재에 대하여 강한 저항성을 지니고 있습니다.

A -형 도가니
LIFT OUT & BALE OUT
FURNACE 용

제조상 규격오차는 +/- 3%입니다

공급 규격(mm)

규격 호칭	높이 (H) mm	상부 외경 (D)	하부 외경 (d)
A4	140	115	75
A6	165	130	90
A8	180	160	105
A10	195	170	120
A12	210	171	120
A16	215	195	120
A18	240	210	130
A20	250	220	140
A25	280	220	140
A30	275	260	180
A35	305	265	190
A40	315	270	195
A45	330	270	195
A50	330	290	203
A60	352	295	215
A70	380	315	225

규격 호칭	높이 (H) mm	상부 외경 (D)	하부 외경 (d)
A70	380	315	225
A80	403	317	225
A90	385	349	235
A100	405	350	235
A120	440	352	238
A150	480	375	258
A200	505	403	240
A225	530	405	240
A250	573	437	270
A300	623	440	270
A325	605	489	270
A350	630	490	270
A400	655	527	340
A500	695	530	340
A600	700	572	320
A800	760	575	320

BC/BUC/BX
BASINS FOR BALE OUT FURNACES (항아리)

처리용량은 약 3" 75mm의 건현으로(Free board) 측정된 것입니다

패턴 번호	용적				높이 (H)	외경
패턴 번호	동(놋쇠)처리		가득체운 물		높이 (H)	(D)	(d)
	lb	kg	lb	kg	mm	mm	mm
BC 173	100	44	50	22.9	343	397	215
BC 174	125	56	61	27.6	394	397	215
BC 176	140	64	67	30.6	432	397	215
BC 164	160	72	80	36.2	375	464	280
BC 166	210	95	104	47.3	402	527	315
BC 167	255	116	121	55.1	451	527	315
BC 168	295	133	135	61.2	492	527	315
BC 169	355	161	158	71.5	551	527	315
BC 171	400	182	175	79.6	600	527	315
BC 177	420	191	183	83.0	621	527	315
BC 274	670	304	281	127.7	746	594	340
BC 202	400	181	185	83.9	500	616	355
BC 302	570	259	249	112.8	630	616	355
BC 401	665	301	283	128.4	700	616	355
BC 402	800	362	333	151.0	800	616	355
BC 502	903	423	383	173.6	900	616	355
BC 712	770	349	337	152.7	600	720	380
BC 713	900	408	385	174.7	670	720	380
BC 714	950	430	402	182.5	695	720	380
BC 715	1015	459	427	193.5	730	720	380
BC 716	1080	489	451	204.5	765	720	380
BC 717	1165	527	482	218.6	810	720	380
BC 718	1300	590	534	242.1	885	720	380
BC1261	435	196	264	119.6	490	762	460
BC1263	530	240	311	141.0	550	767	460
BC1264	630	285	351	159.2	600	769	460
BC 247	1115	504	472	214.3	750	775	460
BC 263	1420	643	586	265.7	890	775	460

표준 주둥이 길이 5.3/4", 146 mm 단, TPC 587는 7 1/4", 184 mm
처리용량은 약 3", 75 mm의 프리보드로 계산되었습니다..

Bowls for Bale-Out furnaces

Pattern Number	용적				높이	외경
Pattern Number	동처리용량		가득체운 물r		높이	상	하
	lb	kg	lb	kg	mm	mm	mm
BC 300	330	150	156	70.9	475	570	305
BC 400	395	180	196	88.9	450	700	305
BC 500	530	240	248	112.6	525	715	305
BC 601*	605	275	275	124.7	585	725	305
BC 600	640	290	291	132.2	585	725	305
BC 700	700	318	311	141	559	864	381
BC 800	800	362	356	162	603	870	381
BC 900	900	409	399	181.0	648	876	381
BC 1000	1000	454	444	202.0	711	836	381

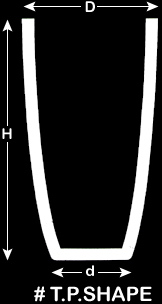

TPC 'Pour Over Top' crucibles for tilting furnaces

Pattern Number	용적				높이	외경
Pattern Number	청동처리량		가득체운물		높이	상부	하부
	lb	kg	lb	kg	mm	mm	mm
TPC 1146	275	125	46	20.8	610	292	215
TPC 903	330	150	49	22.1	725	267	210
TPC 901	440	200	65	29.4	762	292	215
TPC 5	695	315	111	50.4	673	432	250
TPC 904	740	335	104	47.4	914	349	240
TPC 710	805	365	124	56.2	720	432	295
TPC 712	1080	490	156	70.8	855	437	295
TPC 8	1094	495	134	60.7	800	435	295
TPC 10	1315	595	167	75.7	940	440	295

1. 위의 도가니들은 깊이 7/16", 11 mm, 직경 3.125", 79mm의 오목한 베이스가 있습니다.
2. 처리용량은 약 6", 150 mm 규격의 프리보드로 계산되었습니다.

TPC Spouted basins for tilting furnaces

Pattern Number	용적				높이	외경
Pattern Number	동처리량		가득체운물		높이	상	하
	lb	kg	lb	kg	mm	mm	mm
TPC 287	365	166	162	73.5	600	527	315
TPC 387	520	236	230	104.4	630	616	355
TPC 412	750	340	315	143.0	800	616	355
TPC 512	885	401	365	165.6	900	616	355
TPC 587	1300	592	545	247.2	890	775	460

스탠다드주둥이 길이 5.3/4", 146 mm(TPC 587은 7 1/4", 184 mm)
처리용량은 대략 3", 75 mm.규격의 프리보드로 계산되었습니다.

TPC Spouted Crucibles for tilting furnaces
틸팅 퍼네이스 용 주둥이가 있는 TPC도가니

Pattern Number	용량				높이	외경
Pattern Number	동 처리 량		가득체운물		높이	상	하
	lb	kg	lb	kg	mm	mm	mm
TPC 175	300	135	41	18.7	510	310	235
TPC 400	485	220	67	30.2	600	378	225
TPC 540	485	220	69	31.1	491	400	285
TPC 723	595	270	82	37.3	641	410	245
TPC 740	675	305	94	42.5	543	443	310
TPC 600	730	330	94	42.8	806	365	255
TPC 843	770	350	104	47.0	673	432	250
TPC 982	1030	465	133	60.5	800	435	295
TPC 714	1150	520	148	67.0	850	437	295
TPC 12	1320	595	167	75.7	940	440	295
TPC 89	1390	630	185	84.1	760	543	315

* TPC 540 과 TPC 740을 제외한 위의 모든 도가니들은 깊이 7/16", 11 mm, 직경 3 1/8", 79 mm의 우묵한 베이스를 지니고 있습니다. 그리고 표준 주둥이 길이는 5-3/4", 146 mm이며, 처리용량은 약 3", 75mm 의 프리보드로 계산되었습니다.
