타이밍벨트와 풀리의 선정 우레탄벨트 텐션 표 click 우레탄벨트 장력표click


선정순서	선정의 예
1단계 : 구동조건을 결정한다 가. 적용 나. 부하 다. 축회전 라. 속비 마. 중심거리 바. 작동 바. 부가적 특수드라이브 조건 참조 예: 풀리직경한도, 주변환경(온도,기름,화학성)	가. 선반 나. 3.7kw 다. 구동축 1750rpm 피동축 875rpm 라. 1:2 마. 510±10㎜ 바. 16시간/1일 소풀리는 최대 90㎜까지
2단계 : 설계 마력 계산 PD = Pm x Ks PD = 설계마력 Pm = 모타마력 Ks = 써비스 팩토(Service Factor)(표참조) Ks = k1 + k2 + k3	PD = 3.7kw x 1.8 = 6.7kw (Ks = 1.8 + 0 + 0 = 1.8)
3단계 : 벨트 타잎의 선정(표참조)	벨트 타잎 "H"를 선정함
4단계 : 타이밍풀리의 결정 가. 표1의 적당한 풀리직경을 체크한다 나. 대풀리 직경을 D라하면 D=소풀리직경(d)x속비	선택된 풀리 구동축 풀리 : 22H(88.94 PD) 피동축 풀리 : 44H(177.87 PD)
5단계 : 벨트길이와 중심거리 계산방법 가. 잠정적인 중심거리 (C')를 사용해서 벨트길이를 계산 L'= 2C'+1.57(D+d)+ (D-d)²/4C' L' : 계산된 벨트 길이(㎜) C' : 잠정적인 중심거리(㎜) D : 대풀리 PITCH 직경(㎜) d : 소풀리 PITCH 직경(㎜) 나. 계산된 벨트길이에 가장 가까운 표준벨트를 선택 다. 정확한 중심거리의 재계산 b = 2L - π(D+d)	계산된 벨트길이 L'=2x510+1.57(177.87+88.94) + (177.87-88.92)²/4x510 계산된 벨트길이에 가장 가까운 H형 표준벨트 = 570H(1447.80㎜) 유효중심거리 b=2x1447.8-3.14(177.87-88.94)=2057.82 정확한 중심거리 C=512.42㎜
6단계 : 벨트폭의 계산 W≥ PD / Pr x F W = 벨트폭 PD = 설계마력 Pr = 1 inch 벨트폭당 마력비율 F = 맞물려 닿는 잇수	W≥ 6.7kw / 5.0kw / 25.4㎜ x 1.0 = 34㎜ 벨트표준폭 : 38.1mm (코드150) 주의 : Pr 값 즉, 벨트 1인치 당 기본동력비율- 위 계산 예에서 5.0kw/25.4mm-은 카다록의 도표를 참조하시기 바랍니다.
7단계 ; 작동	벨트타잎:570H150 구동풀리:22H150 피동풀리:44H150 중심거리:521.42㎜

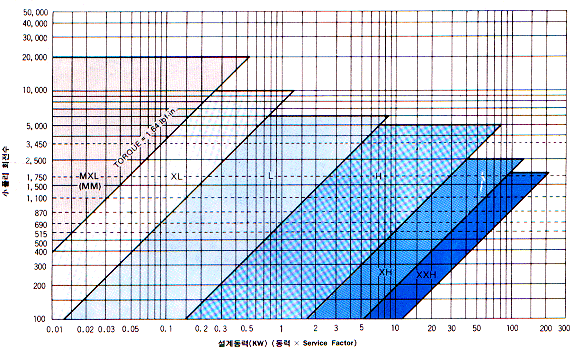

설계동력(Kw)과 작은 풀리의 RPM만으로 벨트를 간단히 선택하기 위한 도표

도표 1. 최소권장 풀리 규격표


rpm	575		690		870		1160		1750		3500		6000
직경과 최소 잇수	직경(㎜)	잇수	직경(㎜)	잇수	직경 (㎜)	잇수	직경(㎜)	잇수	직경(㎜)	잇수	직경 (㎜)	잇수	직경(㎜)	잇수
MXL							7.76	12	9.06	14	10.35	16
XL	16.17	10	16.17	10	16.17	10	16.17	10	17.79	11	19.4	12	25.87	16
L	36.38	12	36.38	12	36.38	12	36.38	12	42.45	14	48.51	16	60.64	20
H	56.6	14	56.6	14	56.6	14	64.68	16	72.77	18	80.85	20	97.02	24
XH	127.34	18	141.49	20	155.64	22	169.79	24	183.94	26	212.23	30
XXH	181.91	18	202.13	20	222.34	22	242.55	24	262.76	26

써비스 팩토 (Service Factors)
기본적인 써비스 팩토는 표 2를 참조하여 구동체의 형태, 피동체의 형태를 선택한다.정확한 피동체가 발견되지
않으면 그 부하특성이 지금 고려하고 있는 기계에 가장 비슷한 기능의 기계 칼럼에서 숫자를 선택한다.
기본적인 써비스 팩토 = k1(표 2)


원동기 PEAK LOAD	최대출력이 정격의 3배이하			최대출력이 정격의 3배이상
구동체의 형태	AC 모타 : 정격 토르크, Squirrel Cage Synchronous 및 Split Phase DC 모타 : Shut Wound, 다량의 실린더 내부연소 엔진			AC 모타 : 고속 토르크, High Slip Repulsion-Induction, Single Phase Wound 및 Slip Ring DC 모타: Service Wound 및 Compound Wound, 싱글실린더 내부연소엔진, Line Shafts 클러치
구동체의 형태	단속운전(3-5h/일 또는 주기적)	정격운전(8-10h/일)	연속운전 (16-24h/일)	단속운전 (3-5h/일 또는주기적)	정격운전 (8-10h/일)	연속운전(16-24h/일)
디스플레이장비 디스펜싱장비, 기계, 의료장비, 사출장비, 측정장치	1.0	1.2	1.4	1.2	1.4	1.6
가전제품,청소기,재봉기,사무기기,목재선반,톱 기계	1.2	1.4	1.6	1.4	1.6	1.8
콘베어: 벨트, 경포장기, 오븐, 스크린, 원추형드럼	1.3	1.5	1.7	1.5	1.7	1.9
유동식교반기, 세탁기 가루반죽 혼합기, 종이기계 (펄프기제외)드릴 프레스, 선반, 죠인타스크류머신,인쇄기계, 원형톺, 대패기	1.4	1.6	1.8	1.6	1.8	2.0
준유동식 교반기,벽돌기계 (진흙분쇄기제외)콘베어벨트:광석,석탄, 모래 기계장비:그라인다,형식반, 보링 밀, 밀링 머신, 펌프, 원심분리기, 회전식 파이프라인,바이브레이션 켐타잎 스크린, 직물:웨이파, 릴 콤푸레사:원심분리기	1.5	1.7	1.9	1.7	1.9	2.1
콘베아:에이프런, 팬, 벅켓, 엘리베이타,세척기 송풍기, 배기통용유도장치, 제네레이타 라바카렌다, 분쇄기, 사출가공, 톺분쇄기,섬유기계, 정방기, 연사기	1.6	1.8	2.0	1.8	2.0	2.2
원심분리기, 헤머분쇄기, 플라이트 콘베어 스크류콘베아, 펄프제조기	1.7	1.9	2.1	1.9	2.1	2.3
벽돌 및 점토, 흙 반죽기계 팬, 송풍기, 광산용 팬	1.8	2.0	2.2	2.0	2.2	2.4

속비교정 Factor(K2)

속도비	교정factor
1.00 - 1.24	0
1.25 - 1.74	0.10
1.75 - 2.49	0.20
2.50 - 3.49	0.30
3.50 또는 이상	0.40

아이들러 풀리교정 Factor(k3)


아이들풀리의 위치	교정factor
벨트내부, 느슨한부분	0
벨트배면, 느슨한부분	0.1
벨트 내부, 타이트한 부분	0.1
벨트 배면, 타이트한 부분	0.2
