정밀 리드스크류(스타일-PS)


PS 스타일 리드스크류의 재원
재질 - 303 스텐레스
반복정밀도 - 0.000050"
사용온도 - 0℃- 93℃
너트와 스크류의 마찰계수 :
  정 - 0.08  동 - 0.15(테프론 코팅하면  0.09)

특징 :
정밀 전조 리드스크류입니다.
리드스크류의 정밀도: 0.0006 in/in
직선오차 - 0.003 in/ft으로 긴 수명과 조용하고 부드러운 작동이 가능
테프론코팅을 하면 수명이 약 300% 신장됩니다

 PDF 다운로드

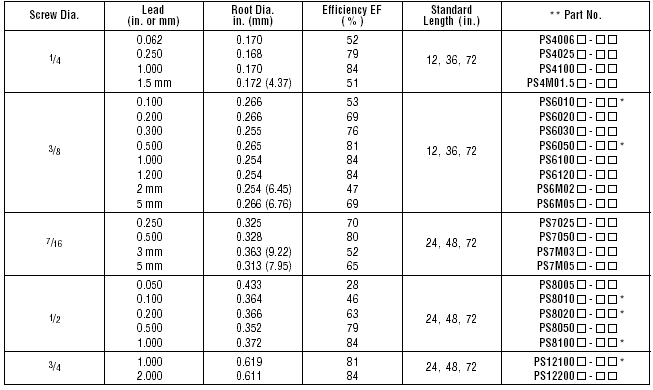

<PS 리드스크류 공급 규격표>

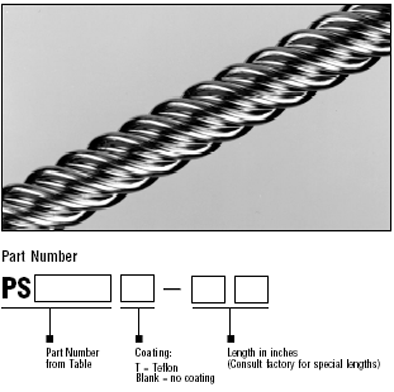

파트넘버의 첫 번째 빈 칸은 아래의 테이블에서
옮기시면 되고
두 번째 빈칸은 테프론 코팅여부를 표시하는 것입니다. 코팅을 원하면 T를 삽입하시고 원치않으면 빈칸으로 남겨둡니다.
그리고 끝자리 두 칸에는 스크류의 길이를 표기하면 됩니다. 12, 24, 36, 48, 72등을 표기합니다.

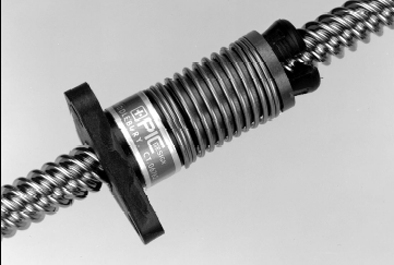

 리드스크류 너트 PZ-스타일


PZ 스타일 안티벡레시 너트는 적당한 스피드로 작동하는 경하중 사양에 적합하도록 디자인된 것입니다. 이 너트는 특허기술인 자기윤활식 폴리아세탈로 만들어졌고 원심방향 예압이 이미 적용되어있습니다.  이 너트는 수직으로 운전되며 소음이나 진동을 조절해야하는 사양에 이상적인 성능을 지니고 있습니다. 그리고 이 너트는 1/4"부터 1/2"스크류에 적용하도록 설계된 것입니다. 이 안티벡레시 너트를 설계작업대에 적용하면 반복적인 위치제어를 위한 정확한 직선 운동의 효과를 가장 경제적인 비용으로 얻게 됩니다.

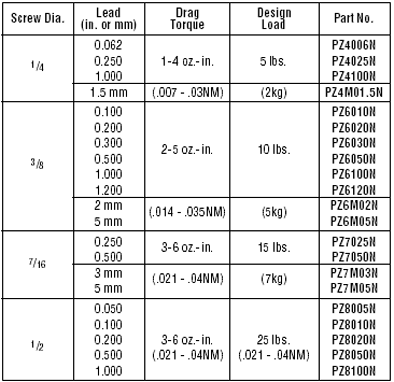

<가격표>       납기 : 2주 이내

너트의 재원 :  재료 : 윤활재가 첨가된 폴리아세탈
장력 : 23℃에서 9700 PSI      사용온도 : 0℃ - 93℃
스크류와의 마찰계수  :  정 Static - 0.08   동 Dynamic -  0.15  :

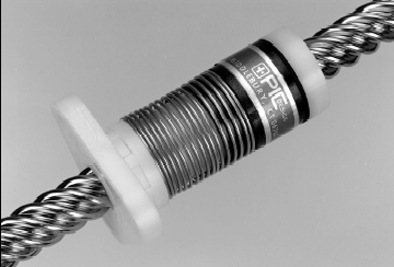

 리드스크류 너트 PK-스타일

PDF 다운로드

PK 스타일 안티벡레시 너트의 특징은 축방향의 견고성과 부하 능력의 제고를 위하여 비틀림방지 테이크업장치가 도입된 분할식 너트(특허제품)라는 것입니다. 이 너트는 축방향의 견고성이 매우 높고 동시에 당킴 토크의 마찰이 무척 낮 습니다 (1-3 oz-in). PK 타입 너트에 적용된 안티-벡레시 메카니즘은 예압 하중을 상쇠시킬 부하의 필요성을 없에줍니다.PIC에서 공급되는 모든 안티벡레시중 가장 큰 하중을 견디는  고하중용 너트입니다.  이 너트는 특별히 3/8"스크류를 위하여 디자인되었고 하중과 속도를 감소시켜 줍니다.

너트의 재원 :
재료 : 윤활재가 첨가된 폴리아세탈
장력 : 23℃에서 9700 PSI
사용온도 : 0℃ - 93℃

스크류와의 마찰계수  :
정 Static - 0.08   동 Dynamic -  0.15  :

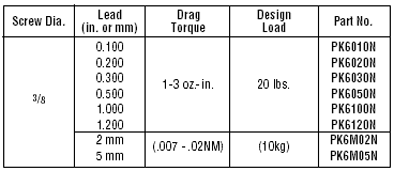

<가격표>       납기 : 2주 이내

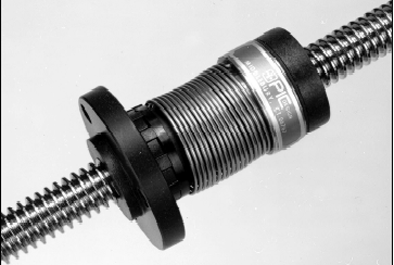

 리드스크류 너트 PV-스타일

PDF 다운로드

PV 스타일 안티벡레시 너트는 PIC에서 공급되는 모든 안티벡레시중 가장 큰 하중을 견디는  고하중용 너트입니다.  특허 기술인 축방향 테이크업 메카니즘으로 긴 수명과 조용하고 부드러운 작동이 가능하도록 디자인되었고  1/2"와 3/4" 스크류에만 적용이 가능한  고하중용 너트 입니다.

너트의 재원 :
재료 : 윤활재가 첨가된 폴리아세탈
장력 : 23℃에서 9700 PSI
사용온도 : 0℃ - 93℃

스크류와의 마찰계수  :
정 Static - 0.08   동 Dynamic -  0.15  :

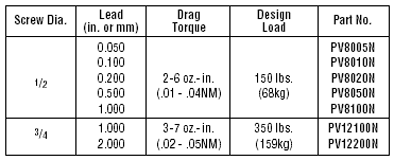

<가격표>       납기 : 2주 이내
