외부의
관련이 없는 하중은 허브-팩으로가 아니고 하우징의 홈으로
빠져나가도록 설계된 클러치임. 카트리지를 사프트에 고정시키는
방법은 고정핀을 사용하던가 억지 끼워맞춤으로 한다. (샤프트
굵기 제한 .250 dia(6.35mm dia)까지)
주의 : 구동
방향은 주문할 때 반드시 표시 하여야
한다.

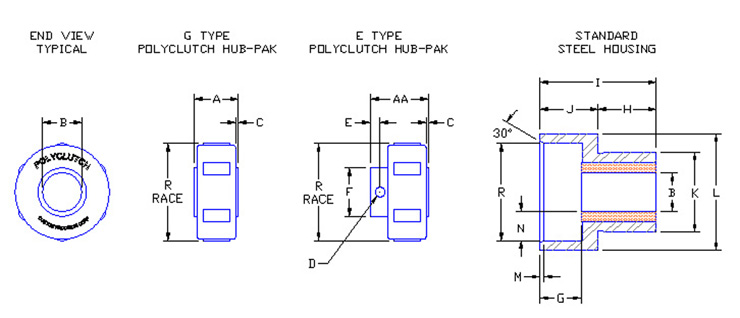

Model Name
Capacity in/lbs Max
Drive Rolls
Use Race Diameter
A +/- .005
AA +/- .005
SAE B +0.001 / -.000
Metric B +0.03 / -.00
C +/- .005
D +0.003 / -.000
E +/- .005
F +/- .005
E31-4 (L or R)
12
4
.6265 / .6245
-
0.500
0.250
4
4
0.062
0.062
0.312
E33-4 (L or R)
18
4
.6265 / .6245
-
0.500
0.250
4
0.015
0.062
0.062
0.312
G30-4
7
4
.6265 / .6245
0.375
-
0.250
4
0.015
-
-
-
Model Name
G +/- .005
H +/- .005
I +/- .005
J +/- .005
K +/- .005
L +0.000/-.003
M +/- .010
N T.I.R.
R Race
GQ306-4
0.422
0.750
0.906
0.531
0.514
0.750
0.032
0.022
.6265 / .6245
Shell-Pak
허브팩에
비하여 보다 경하중(최고, 인치 당 8 pound, 약 3.6kg)용으로서
, 가격이 저렴하다. 통베아링 저널식 클러치이며,
축방향 공간은 최소화 되고, 수명은 반 영구적이다.
전 자동으로
작동하는 셀팩 폴리클러치는 매우 흥미로운

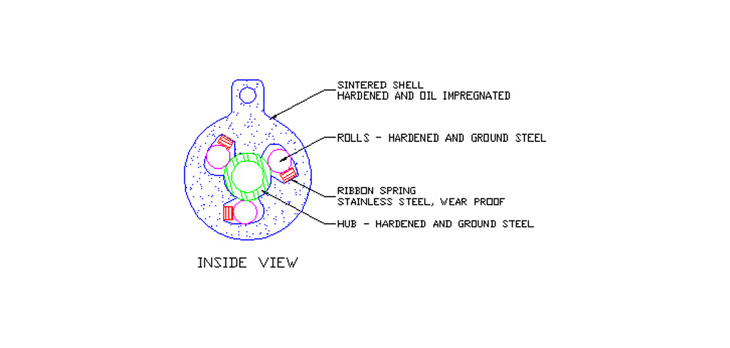

특징이 있다. 이 클러치는 하나의 정교한 셀
속에 켐 부분과 외피 하우징이 함께 있어 운전이
자동적이고 완전하다. 내부 허브와 스프링이
장치된 잠금 롤은 하나의 셀로 구성되도록
조립이 되어 있다. 특별한 경우가 아니라면
일체 통짜로 된 외피에는 별도의 대각선 베아링을
장착할 필요가 없다.
타입

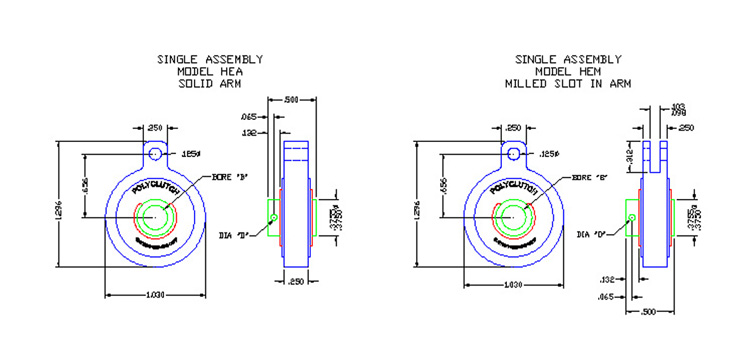

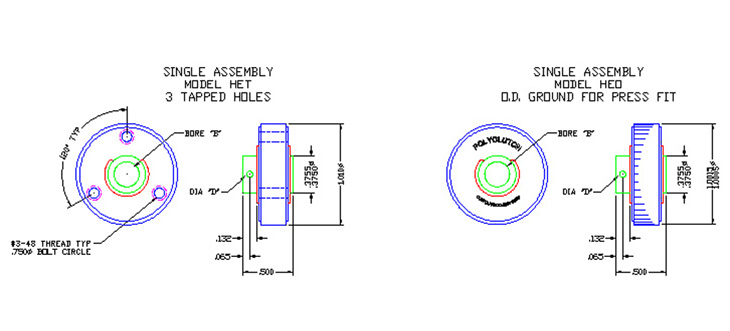

92의 싱글 셀-팩시리즈는 4조 셀의 형상으로 공급이 된다.

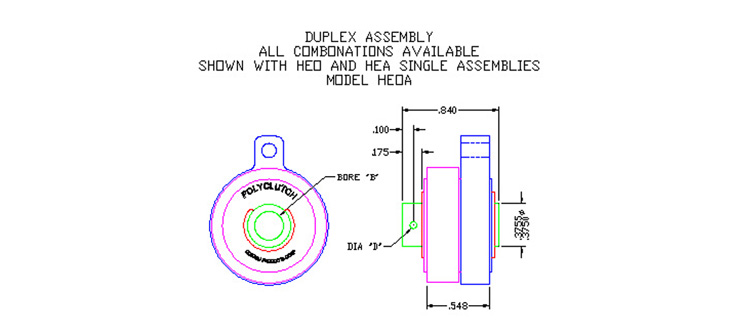

타입 98의 Duplex 조립은 어떤 방향으로든 싱글 셀
2조로 조립된다.
이렇게
적응성이 탁월하다는 특징은 엔지니어들에게 다양한 콤비네이션을
구사할 수 있게 한다.
