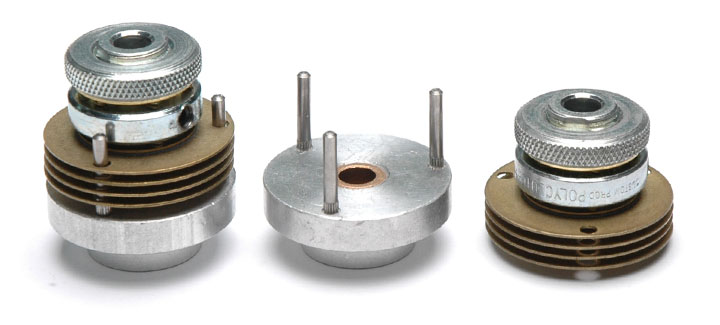

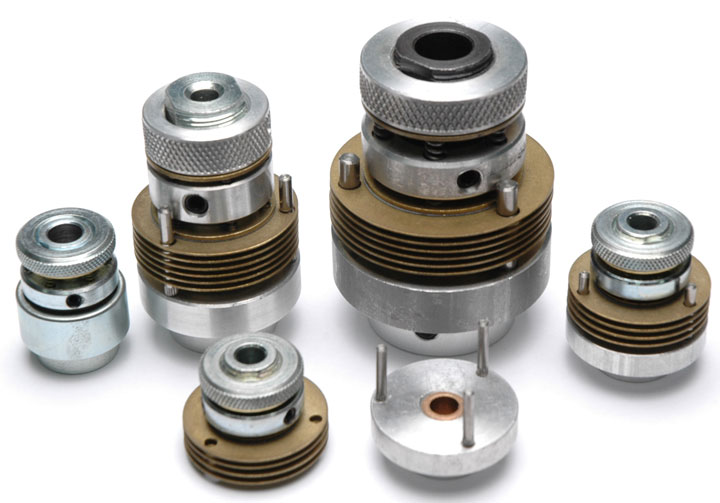

메카니칼 슬립 클러치 - 타입 슬리퍼스(Slippers)

가장 일반적인 클러치 타입으로서
구동력(토크)이 인치당 75파운드에 이르기까지
다양한 규격이 공급가능하다.

샤프트 사이즈는 5/8"까지 공급이 가능하다.
토크 고정타입과 토크 수정가능 타입이 있고
싱글 플레이트와 다층 플레이트가 공급된다.

SAE 규격 (inch)

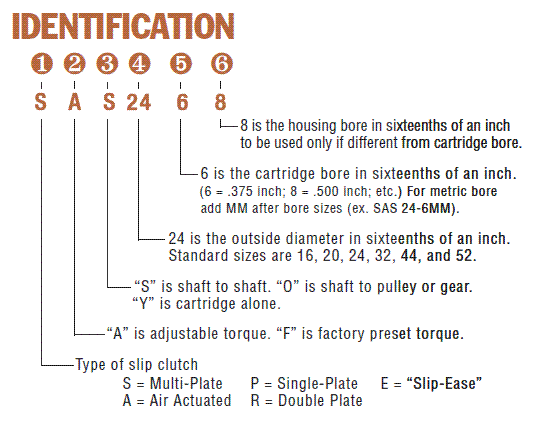

품번 재고

토크조정

 플레이트
한겹/

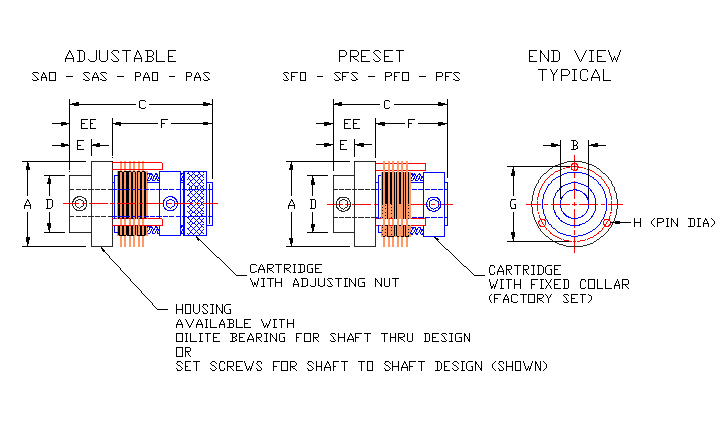

여러겹		 A Inches +0.002
-0.000		 C D E EE F G H

50 RPM에서
최고

표면
마찰

B 표준

B 최대

LB-Inch

Watts
PAO 20

가능

 Single Plate 1.25

0.250

0.375

 1.06 0.76 0.19 0.31 0.75 1.062 0.094

2.5

1

2
PAS 20

가능

 Single Plate 1.25

0.250

0.375

 1.06 0.76 0.19 0.31 0.75 1.062 0.094

2.5

1

2
PFO 20

고정

 Single Plate 1.25

0.250

0.375

 0.78 0.76 0.19 0.31 0.47 10.62 0.094

2.5

1

2
PFS 20

고정

 Single Plate 1.25

0.250

0.375

 0.78 0.76 0.19 0.31 0.47 1.062 0.094

2.5

1

2
SAO 20

가능

 Multi-Plate 1.25

0.250

0.375

 1.50 0.76 0.25 0.50 1.00 1.062 0.094

12

6

8
SAS 20

가능

 Multi-Plate 1.25

0.250

.0375

 1.50 0.76 0.25 0.50 1.00 1.062 0.094

12

6

8
SFO 20

고정

 Multi-Plate 1.25

0.250

0.375

 1.19 0.76 0.25 0.50 0.69 1.062 0.094

12

6

8
SFS 20

고정

 Multi-Plate 1.25

0.250

0.375

 1.19 0.76 0.25 0.50 0.69 1.062 0.094

12

6

8
PAO 24

가능

 Single Plate 1.50

0.375

0.500

 1.32 1.01 0.19 .038 .094 1.312 0.125

4

2

2
PAS 24

가능

 Single Plate 1.50

0.375

0.500

 1.32 1.01 0.19 0.38 0.94 1.312 0.125

4

2

2
PFO 24

고정

 Single Plate 1.50

0.375

0.500

 1.07 1.01 0.19 0.38 0.69 1.312 0.125

4

2

2
PFS 24

고정

 Single Plate 1.50

0.375

0.500

 1.07 1.01 0.19 0.38 0.69 1.312 0.125

4

2

2
SAO 24

가능

 Multi-Plate 1.50

0.375

0.500

 2.50 1.01 0.19 0.38 1.75 1.312 0.125

25

15

12
SAS 24

가능

 Multi-Plate 1.50

0.375

0.500

 2.50 1.01 0.19 0.38 1.75 1.312 0.125

25

15

12
SFO 24

고정

 Multi-Plate 1.50

0.375

0.500

 2.00 1.01 0.37 0.75 1.21 1.312 0.125

25

15

12
SFS 24

고정

 Multi-Plate 1.50

0.375

0.500

 2.00 1.01 0.37 0.75 1.21 1.312 0.125

25

15

12
PAO 32

가능

 Single Plate 2.00

0.500

0.625

 1.72 1.38 0.25 0.50 1.22 1.672 0.188

8

5

2
PAS 32

가능

 Single Plate 2.00

0.500

0.625

 1.72 1.38 0.25 0.50 1.22 1.672 0.188

8

5

2
PFO 32

고정

 Single Plate 2.00

0.500

0.625

 1.22 1.38 0.25 0.50 0.72 1.672 0.188

8

5

2
PFS 32

고정

 Single Plate 2.00

0.500

.0625

 1.22 1.38 0.25 0.50 0.72 1.672 0.188

8

5

2
SAO 32

가능

 Multi-Plate 2.00

0.500

0.625

 2.87 1.38 0.50 1.00 1.88 1.672 0.188

50

30

12
SAS 32

가능

 Multi-Plate 2.00

0.500

0.625

 2.87 1.38 0.50 1.00 1.88 1.672 0.188

50

30

12
SFO 32

고정

 Multi-Plate 2.00

0.500

0.625

 2.38 1.38 0.50 1.00 1.31 1.672 0.188

50

30

12
SFS 32

고정

 Multi-Plate 2.00

0.500

0.625

 2.38 1.38 0.50 1.00 1.31 1.672 0.188

50

30

12
PAO 44

가능

 Single Plate 2.75

0.500

0.625

 1.72 1.63 0.25 0.50 1.22 2.375 0.188

12

7

2
PAS 44

가능

 Single Plate 2.75

0.500

0.625

 1.72 1.63 0.25 0.50 1.22 2.375 0.188

12

7

2
PFO 44

고정

 Single Plate 2.75

0.500

0.625

 1.22 1.63 0.25 0.50 0.72 2.375 0.188

12

7

2
PFS 44

고정

 Single Plate 2.75

0.500

0.625

 1.22 1.63 0.25 0.50 0.72 2.375 0.188

12

7

2
SAO 44

가능

 Multi-Plate 2.75

0.500

0.625

 2.87 1.63 0.50 1.00 1.88 2.375 0.188

75

43

12
SAS 44

가능

 Multi-Plate 2.75

0.500

0.625

 2.87 1.63 0.50 1.00 1.88 2.375 0.188

75

43

12
SFO 44

고정

 Multi-Plate 2.75

0.500

0.625

 2.38 1.63 0.50 1.00 1.31 2.375 0.188

75

43

12
SFS 44

고정

 Multi-Plate 2.75

0.500

0.625

 2.38 1.63 0.50 1.00 1.31 2.375 0.188

75

43

12

Metric 규격 (mm)

품번 재고

토크조정

플레이트 수
한겹/여러겹

A

mm

+0.05
-0.00

 C D E EE F G H 50 RPM에서
쵀고		 표면
마찰

B 표준

B 쵀대

Nm

Watts
PAO 20

가능

 Single Plate 31.75

8

10

 26.9 19.30 4.83 7.87 19.1 26.97 2.39

0.3

1

2
PAS 20

가능

 Single Plate 31.75

8

10

 26.9 19.30 4.83 7.87 19.1 26.97 2.39

0.3

1

2
PFO 20

고정

 Single Plate 31.75

8

10

 19.8 19.30 4.83 7.9 11.90 26.97 2.39

0.3

1

2
PFS 20

고정

 Single Plate 31.75

8

10

 19.8 19.30 4.83 7.9 11.90 26.97 2.39

0.3

1

2
SAO 20

가능

 Multi-Plate 31.75

8

10

 38.1 19.30 6.35 12.70 25.4 26.97 2.39

1.4

6

8
SAS 20

가능

 Multi-Plate 31.75

8

10

 38.1 19.30 6.35 12.70 25.4 26.97 2.39

1.4

6

8
SFO 20

고정

 Multi-Plate 31.75

8

10

 30.2 19.30 6.35 12.7 17.50 26.97 2.39

1.4

6

8
SFS 20

고정

 Multi-Plate 31.75

8

10

 30.2 19.30 6.35 12.7 17.50 26.97 2.39

1.4

6

8
PAO 24

가능

 Single Plate 38.10

10

13

 33.5 25.65 4.83 9.65 23.9 33.32 3.18

0.5

2

2
PAS 24

가능

 Single Plate 38.10

10

13

 33.5 25.65 4.83 9.65 23.9 33.32 3.18

0.5

2

2
PFO 24

고정

 Single Plate 38.10

10

13

 27.2 25.65 4.83 9.7 17.50 33.32 3.18

0.5

2

2
PFS 24

고정

 Single Plate 38.10

10

13

 27.2 25.65 4.83 9.7 17.50 33.32 3.18

0.5

2

2
SAO 24

가능

 Multi-Plate 38.10

10

13

 63.5 25.65 4.83 9.65 44.5 33.32 3.18

2.8

15

12
SAS 24

가능

 Multi-Plate 38.10

10

13

 63.5 25.65 4.83 9.65 44.5 33.32 3.18

2.8

15

12
SFO 24

고정

 Multi-Plate 38.10

10

13

 50.8 25.65 9.40 19.1 30.70 33.32 3.18

2.8

15

12
SFS 24

고정

 Multi-Plate 38.10

10

13

 50.8 25.65 9.40 19.1 30.70 33.32 3.18

2.8

15

12
PAO 32

가능

 Single Plate 50.80

12

16

 43.7 35.05 6.35 12.70 31.0 42.47 4.78

0.9

5

2
PAS 32

가능

 Single Plate 50.80

12

16

 43.7 35.05 6.35 12.70 31.0 42.47 4.78

0.9

5

2
PFO 32

고정

 Single Plate 50.80

12

16

 31.0 35.05 6.35 12.7 18.30 42.47 4.78

0.9

5

2
PFS 32

고정

 Single Plate 50.80

12

16

 31.0 35.05 6.35 12.7 18.30 42.47 4.78

0.9

5

2
SAO 32

가능

 Multi-Plate 50.80

12

16

 72.9 35.05 12.70 25.40 47.8 42.47 4.78

5.7

30

12
SAS 32

가능

 Multi-Plate 50.80

12

16

 72.9 35.05 12.70 25.40 47.8 42.47 4.78

5.7

30

12
SFO 32

고정

 Multi-Plate 50.80

12

16

 60.5 35.05 12.70 25.4 33.30 42.47 4.78

5.7

30

12
SFS 32

고정

 Multi-Plate 50.80

12

16

 60.5 35.05 12.70 25.4 33.30 42.47 4.78

5.7

30

12
PAO 44

가능

 Single Plate 69.85

12

16

 43.7 41.40 6.35 12.70 31.0 60.33 4.78

1.4

7

2
PAS 44

가능

 Single Plate 69.85

12

16

 43.7 41.40 6.35 12.70 31.0 60.33 4.78

1.4

7

2
PFO 44

고정

 Single Plate 69.85

12

16

 31.0 41.40 6.35 12.7 18.30 60.33 4.78

1.4

7

2
PFS 44

고정

 Single Plate 69.85

12

16

 31.0 41.40 6.35 12.7 18.30 60.33 4.78

1.4

7

2
SAO 44

가능

 Multi-Plate 69.85

12

16

 72.9 41.40 12.70 25.40 47.8 60.33 4.78

8.5

43

12
SAS 44

가능

 Multi-Plate 69.85

12

16

 72.9 41.40 12.70 25.40 47.8 60.33 4.78

8.5

43

12
SFO 44

고정

 Multi-Plate 69.85

12

16

 60.5 41.40 12.70 25.4 33.30 60.33 4.78

8.5

43

12
SFS 44

고정

 Multi-Plate 69.85

12

16

 60.5 41.40 12.70 25.4 33.30 60.33 4.78

8.5

43

12
