ACME 양방향 리드 스크류    ( 인치규격 )

 고성능 ACME 양방향 리드스크류는 검정색으로 산화방지 처리된 고품질 합금강철로 제작됩니다.
그리고 너트와 플랜지는 Nook PowerAc를 사용하고 베아링 서포터는 EEZ-MOUNT를 사용하여 경제적으로 조립합니다.
양방향 리드스크류의 사용처는 몰딩기, 포장기, 식품가공기, 로봇, 물류장비, 타이어제조 및 각종 조립라인에 적용합니다.

표준 리드 정밀도 0.004"/foot ( 정밀도 0.002"/foot 는 요청에 의해서 공급됩니다.

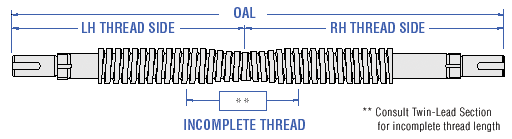

주문/견적 요청시에는 첨부된 PDF파일을 참조하여서, 좌측 우측 및 전체 스크류의 길이,  가운데 불완전 나사 부분의 길이,
양단 가공 여부, 너트, 플랜지, 조립부품 등에 관한 내용을 명시해서 요청하시면 즉시 또는 24시간 내에 견적이 제시됩니다.



INCH ACME TWIN-LEAD SCREW ASSEMBLIES
양방향 스크류 규격 브론즈 너트 플라스틱 너트

DIA-TPI
(in.)

 LEAD
(in.)		 ROOT
(in.)		 HELIX MATERIAL STATIC
LOAD
(lbs.)		 DYN.
LOAD
(lbs.)		 TORQUE
TO
RAISE
1 lb.
(in.-lb.)		 EFF. % STATIC
LOAD
(lbs.)		 DYN.
LOAD
(lbs.)		 TORQUE
TO
RAISE
1 lb.
(in.-lb.)		 EFF. % PDF
PAGE
1/4 - 16 .062 .162 RH/LH Alloy/SS 1000 312 .026 39 156 156 .021 46 18
3/8 - 6 .166 .263 RH/LH Alloy/SS 2250 703 .049 54 351 351 .044 60 21
3/8 - 12 .083 .263 RH/LH Alloy/SS 2250 703 .036 37 351 351 .031 43 21
1/2 - 10 .100 .359 RH/LH Alloy/SS 4000 1250 .047 34 625 625 .039 40 23
5/8 - 2 2/3 .375 .457 RH/LH Alloy 6250 1953 .100 60 976 976 .091 66 24
5/8 - 5 .200 .377 RH/LH Alloy 6250 1953 .072 44 976 976 .060 53 24
5/8 - 8 .125 .457 RH/LH Alloy/SS 6250 1953 .058 34 976 976 .049 40 24
3/4 - 3 .333 .537 RH/LH Alloy 9000 2812 .099 54 1406 1406 .089 60 25
3/4 - 5 .200 .502 RH/LH Alloy/SS 9000 2812 .080 40 1406 1406 .066 48 25
3/4 - 6 .166 .537 RH/LH Alloy/SS 9000 2812 .073 36 1406 1406 .061 43 25
3/4 - 10 .100 .608 RH/LH Alloy/SS 9000 2812 .064 25 1406 1406 .052 30 25
7/8 - 6 .166 .661 RH/LH Alloy 12250 3828 .083 32 1914 1914 .068 39 26
1 - 1 1.00 .906 RH/LH Alloy 16000 5000 .231 69 2500 2500 .216 74 27
1 - 2 .500 .698 RH/LH Alloy 16000 5000 .139 57 2500 2500 .127 63 27
1 - 4 .250 .698 RH/LH Alloy/SS 16000 5000 .105 38 2500 2500 .086 46 27
1 - 5 .200 .750 RH/LH Alloy/SS 16000 5000 .094 34 2500 2500 .079 40 27
1 - 6 .167 .786 RH/LH Alloy/SS 16000 5000 .089 30 2500 2500 .074 36 27
1 - 10 .100 .857 RH/LH Alloy/SS 16000 5000 .078 20 2500 2500 .065 24 27
1 1/8 - 5 .200 .875 RH/LH Alloy 20500 6330 .100 32 3165 3165 .085 37 28
1 1/4 - 4 .250 .947 RH/LH Alloy/SS 25000 7812 .117 34 3906 3906 .099 40 29
1 1/4 - 5 .200 .999 RH/LH Alloy/SS 25000 7812 .114 28 3906 3906 .092 35 29
1 1/2 - 2 .500 1.196 RH/LH Alloy 36000 11250 .173 46 5625 5625 .152 52 30
1 1/2 - 2 2/3 .375 1.066 RH/LH Alloy/SS 36000 11250 .149 40 5625 5625 .129 46 30
1 1/2 - 4 .250 1.196 RH/LH Alloy/SS 36000 11250 .133 30 5625 5625 .111 36 30
1 1/2 - 5 .200 1.249 RH/LH Alloy/SS 36000 11250 .127 25 5625 5625 .105 30 30
1 1/2 - 10 .100 1.355 RH/LH Alloy 36000 11250 .110 15 5625 5625 .091 17 30
1 3/4 - 4 .250 1.427 RH/LH Alloy 49900 15312 .153 26 7656 7656 .124 32 31
2 - 2 .500 1.410 RH/LH Alloy 64000 20000 .199 40 10000 10000 .174 46 32
2 - 4 .250 1.694 RH/LH Alloy 64000 20000 .166 24 10000 10000 .137 29 32
2 - 5 .200 1.747 RH/LH Alloy 64000 20000 .159 20 10000 10000 .130 24 32
2 1/4 - 2 .500 1.684 RH/LH Alloy 81000 25312 .215 37 12656 12656 .188 42 33
2 1/4 - 4 .250 1.944 RH/LH Alloy 81000 25312 .181 22 12656 12656 .150 27 33
2 1/2 - 2 .500 1.908 RH/LH Alloy 100000 31250 .234 34 15625 15625 .204 40 34
2 1/2 - 3 .333 2.106 RH/LH Alloy 100000 31250 .212 25 15625 15625 .174 30 34
2 1/2 - 4 .250 2.193 RH/LH Alloy 100000 31250 .199 20 15625 15625 .163 24 34
3 - 2 .500 2.410 RH/LH Alloy 144000 45000 .265 30 0 0 - - 35
DIA-TPI
(in.)		 LEAD
(in.)		 ROOT
(in.)		 HELIX MATERIAL STATIC
LOAD
(lbs.)		 DYN.
LOAD
(lbs.)		 TORQUE
TO
RAISE
1 lb.
(in.-lb.) 		EFF. % STATIC
LOAD
(lbs.)		 DYN.
LOAD
(lbs.)		 TORQUE
TO
RAISE
1 lb.
(in.-lb.) 		EFF. % PDF
PAGE
양방향 리드스크류 규격 브론즈 너트 플라스틱 너트
